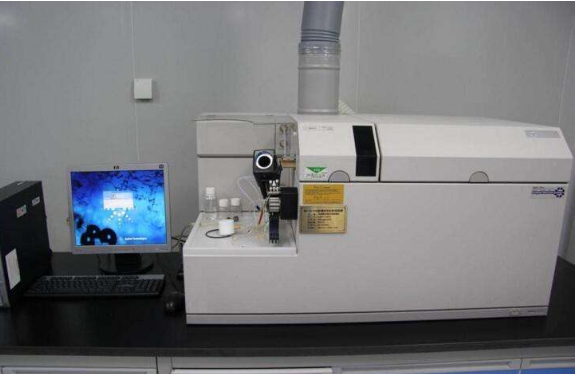

质谱仪以离子源、质量分析器和离子检测器为核心。

1、离子源是使试样分子在高真空条件下离子化的装置。电离后的分子因接受了过多的能量会进一步碎裂成较小质量的多种碎片离子和中性粒子。它们在加速电场作用下获取具有相同能量的平均动能而进入质量分析器。

2、质量分析器是将同时进入其中的不同质量的离子，按质荷比m/e大小分离的装置。

3、分离后的离子依次进入离子检测器，采集放大离子信号，经计算机处理，绘制成质谱图。离子源、质量分析器和离子检测器都各有多种类型。

扩展资料

分类：

一、有机质谱仪：

由于应用特点不同又分为：

（1）气相色谱-质谱联用仪（GC-MS）。

在这类仪器中，由于质谱仪质谱仪工作原理不同，又有气相色谱-四极质谱仪、气相色谱-飞行时间质谱仪、气相色谱-离子阱质谱仪等。

（2）液相色谱-质谱联用仪（LC-MS）。

同样，有液相色谱-四器极质谱仪、液相色谱-离子阱质谱仪、液相色谱-飞行时间质谱仪，以及各种各样的液相色谱-质谱-质谱联用仪。

（3）其他有机质谱仪。

主要有：基质辅助激光解吸飞行时间质谱仪（MALDI-TOFMS）、傅里叶变换质谱仪（FT-MS）。

二、无机质谱仪：

包括：火花源双聚焦质谱仪（SSMS）、感应耦合等离子体质谱仪（ICP-MS）、二次离子质谱仪（SIMS）等。

三、同位素质谱仪：

包括：进行轻元素（H、C、S）同位素分析的小型低分辨率同位素质谱仪和进行重元素（U、Pu、Pb）同位素分析的具有较高分辨率的大型同位素质谱仪。

四、气体分析质谱仪：

主要有：呼气质谱仪、氦质谱检漏仪等。
